Drone CFD Simulation ANSYS CFX
Simulation numérique de l’écoulement autour d’un drone quadrirotor à 5000 rpm, avec visualisation des contours, champs de vitesses, structures de vortex et streamlines pour une présentation GitHub/portfolio professionnelle.
5000rpm
11visuels CFD
CFXANSYS
Post-traitement CFD
Contours • Vectors • Streamlines
// CFD CASE STUDY
Vue d’ensemble.
Ce projet met en valeur une étude CFD réalisée avec ANSYS CFX pour analyser le comportement de l’écoulement autour d’un drone à quatre rotors.
Analyse du sillage rotor et de l’écoulement induit par les hélices.
Visualisation claire des vecteurs de vitesse, contours et structures tourbillonnaires.
Repository organisé pour GitHub, GitHub Pages et présentation LinkedIn.
L’objectif n’est pas seulement de stocker les fichiers ANSYS, mais de transformer la simulation en projet lisible, professionnel et facilement présentable à un recruteur.
CFD
AXES D’ANALYSE.
Une lecture technique structurée autour de la physique du vol, de la visualisation numérique et de la publication professionnelle.
Vortex & sillage
Observation des structures tourbillonnaires et de l’évolution du sillage autour du drone.
Publication projet
Mise en forme GitHub avec documentation, galerie et fichiers de simulation organisés.
Résultats CFD.
Galerie des captures extraites du post-traitement ANSYS CFX : contours, champs vectoriels, streamlines et structures de vortex.
01

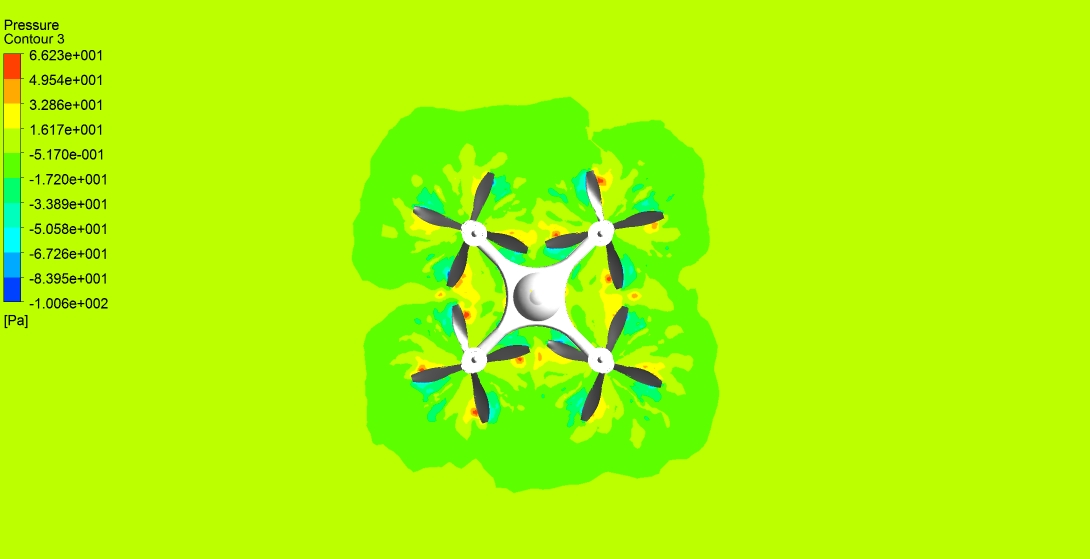

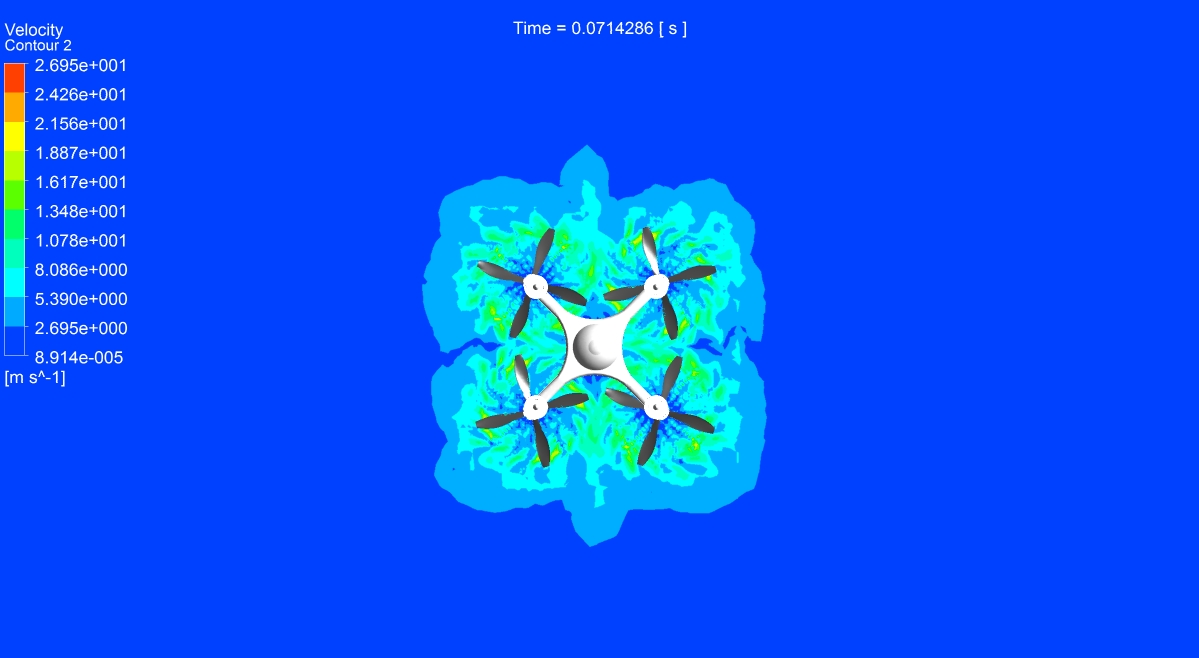

Pressure / Velocity Contour
Top-view contour field around the four-rotor configuration.
02

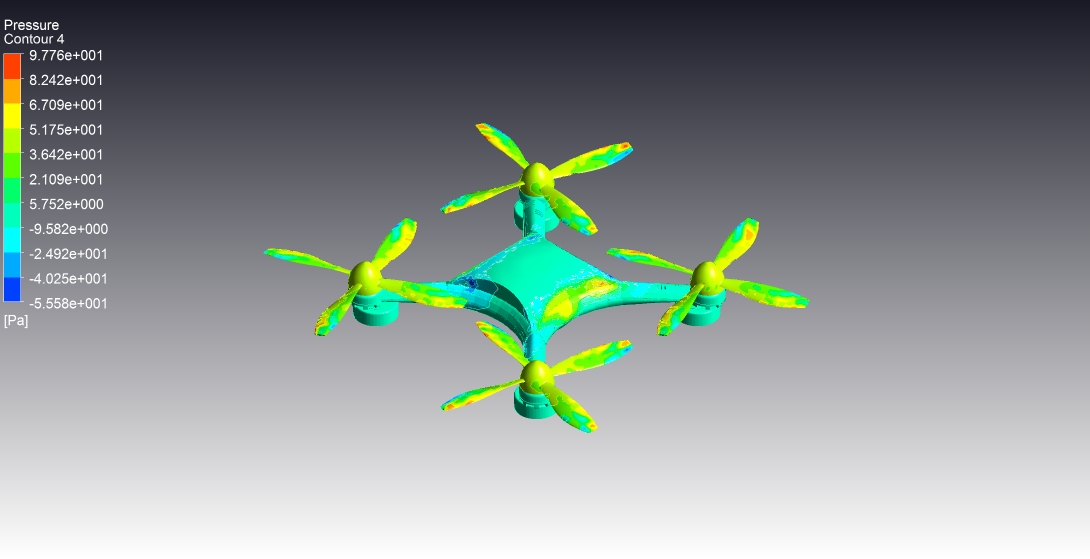

Surface Contour
Isometric view of the drone geometry with colored surface mapping.
03
Rotor Field Map
Global flow-field distribution generated by the rotor system.
04

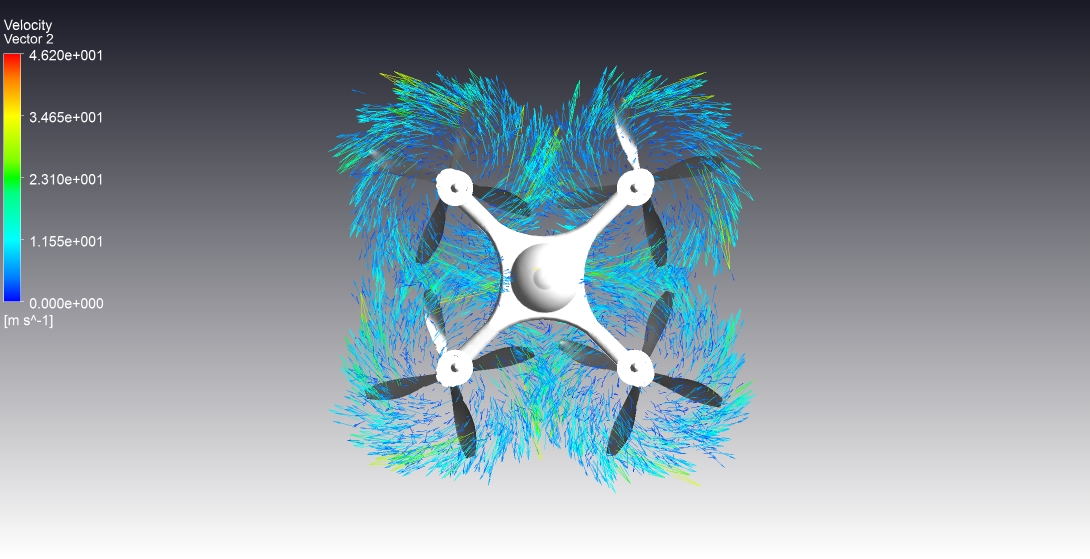

Velocity Vectors
Top-view velocity vectors and wake distribution around the drone.
05

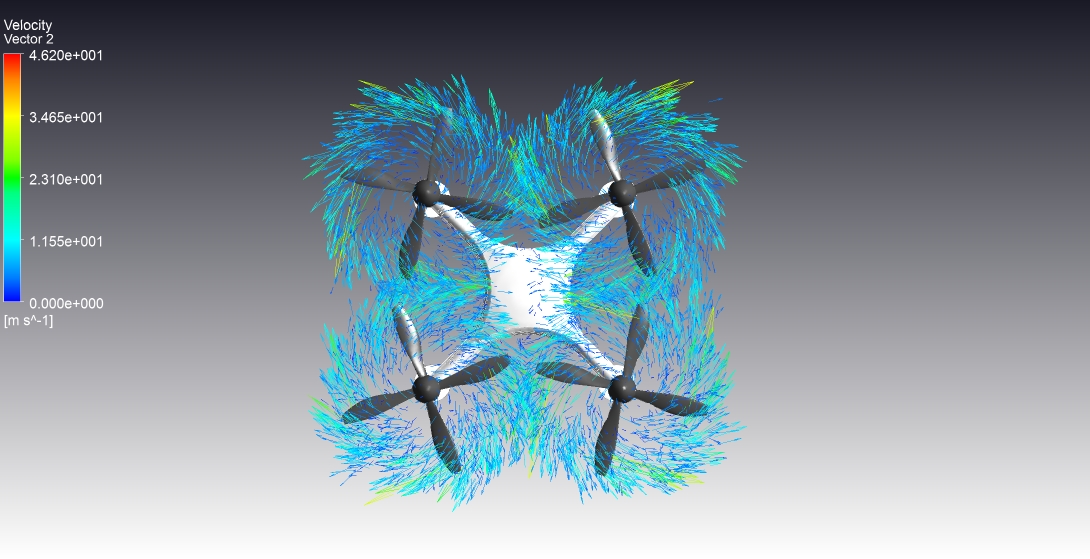

Wake Vectors
Perspective visualization of rotor-induced wake vectors.
06

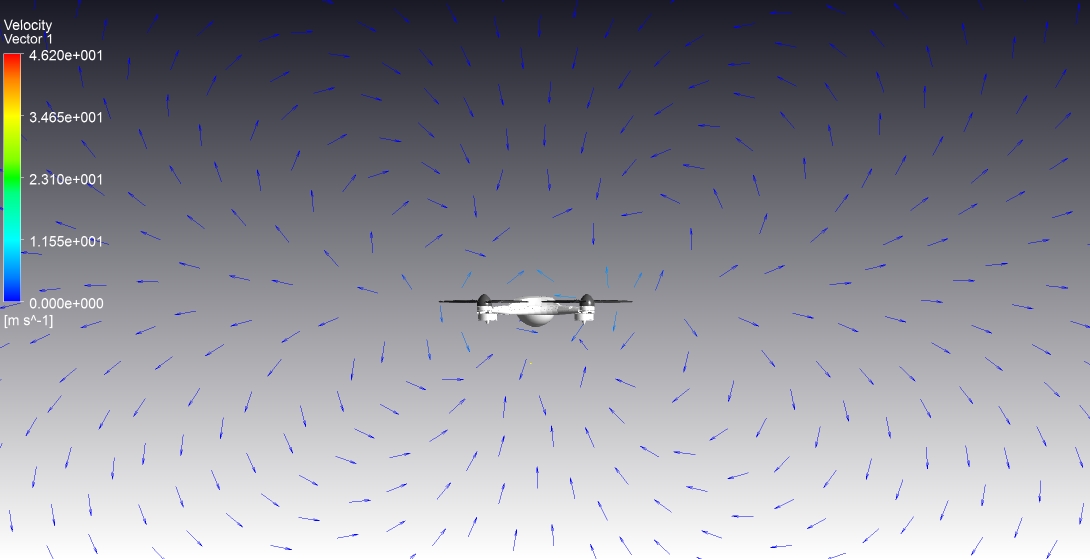

Far-Field Vectors
Side-view vectors showing flow development in the domain.
07

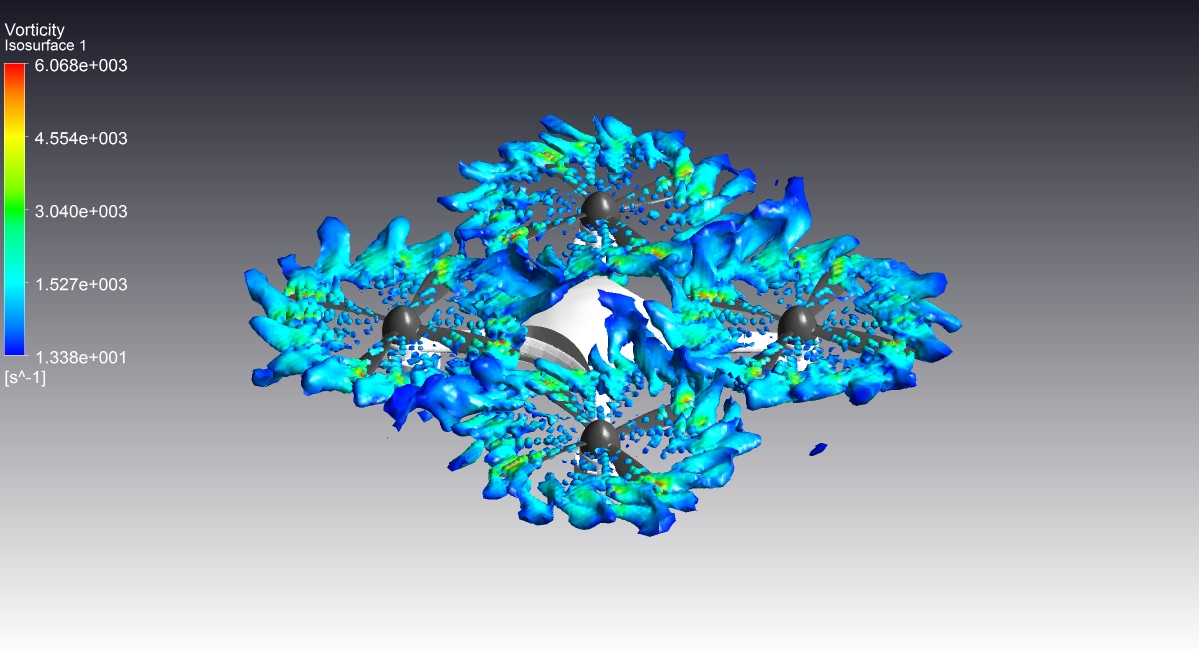

Vortex Structure
Isometric wake and vortex visualization around body and propellers.
08

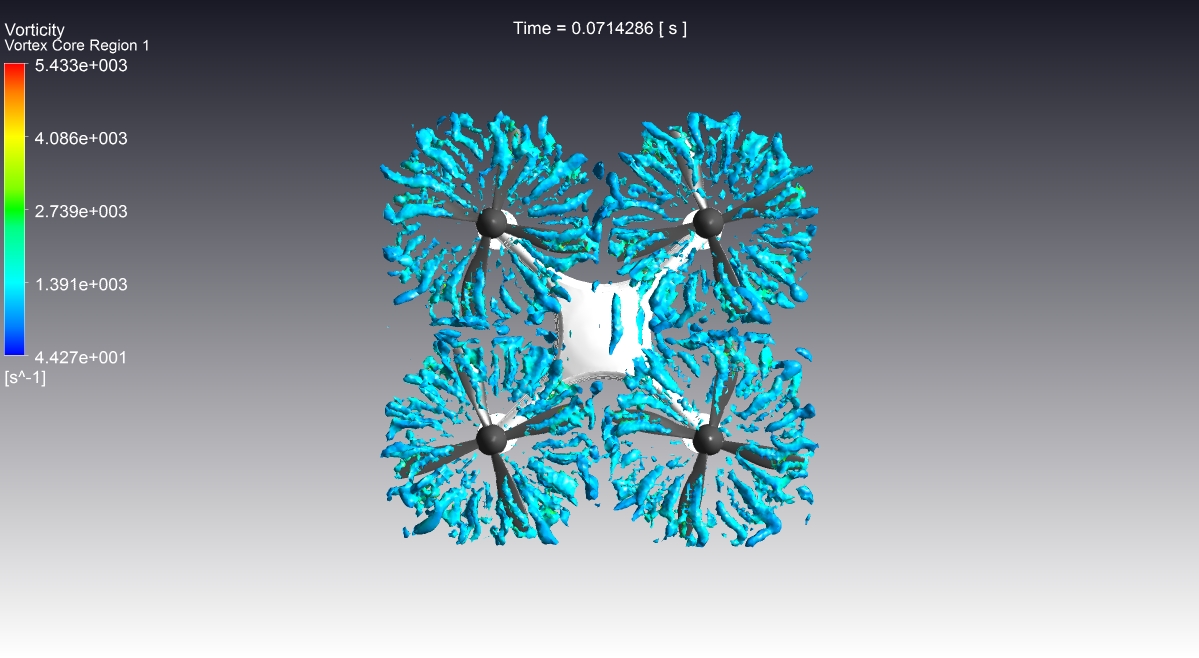

Vorticity Top View
Wake intensity and vorticity distribution from above.
09

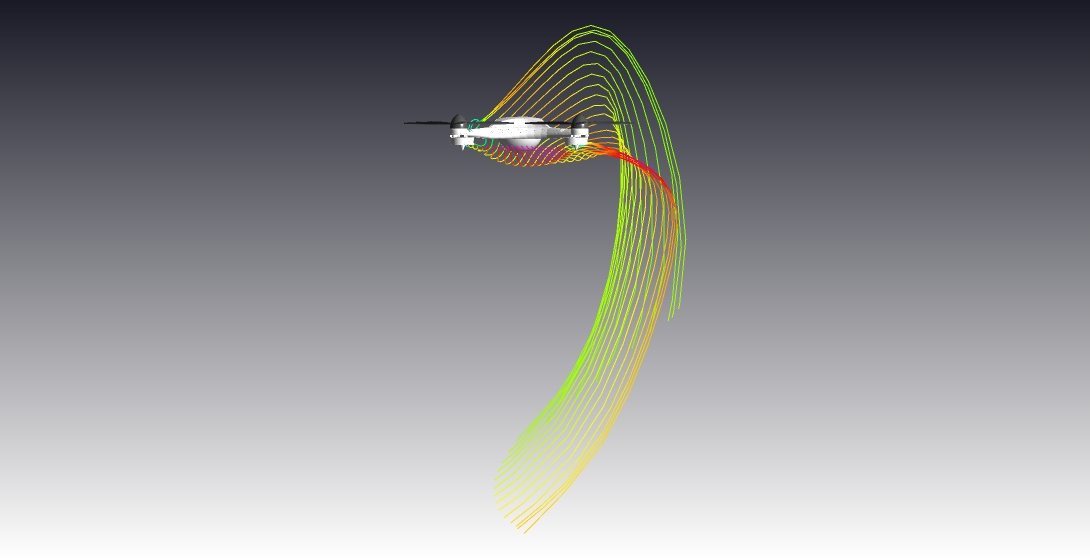

Single Rotor Streamlines
Side-view streamlines showing induced flow near one propeller.
10

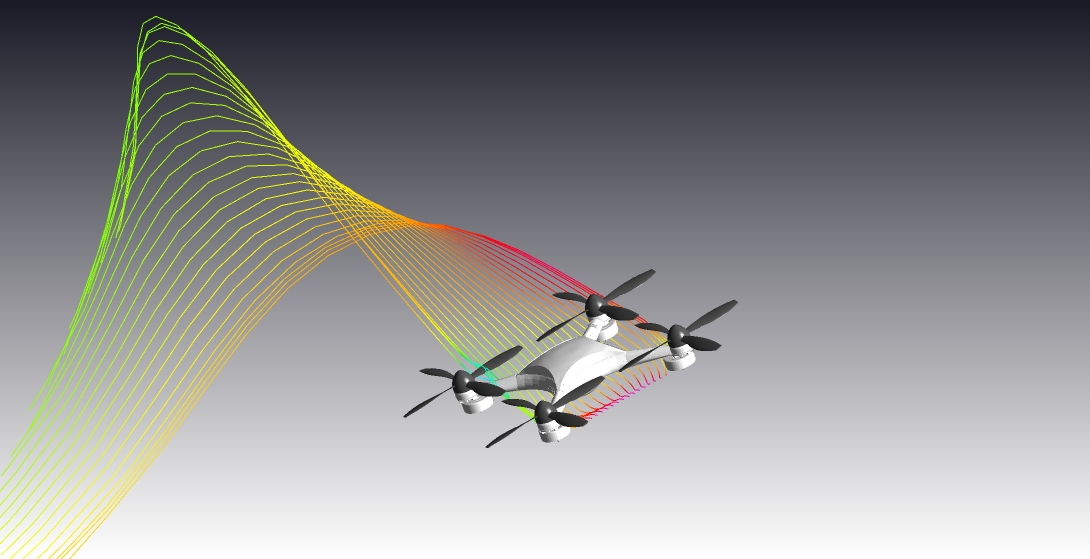

Drone Streamlines
Perspective streamlines showing downwash and wake development.
11

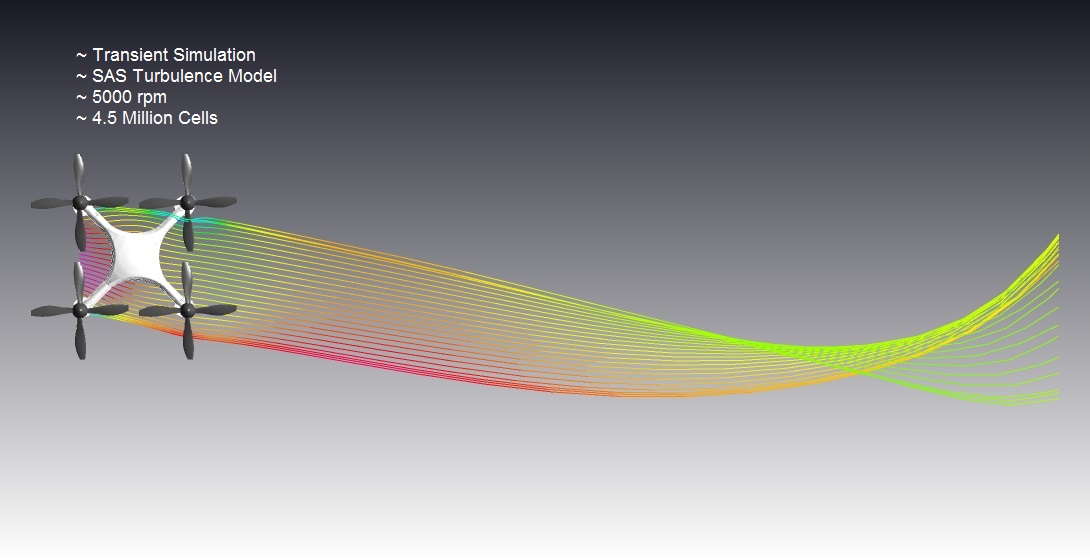

Transient Path
Streamline path visualization across the computational domain.
// METHOD
Méthode de travail.
Une organisation claire pour montrer le raisonnement ingénieur : définition du cas, résolution numérique, post-traitement et publication.
01
Préparation du cas CFD
Organisation des fichiers de définition solver, conditions de calcul et données ANSYS CFX.
02
Résolution numérique
Conservation des fichiers de sortie, logs solver et résultats utiles pour validation.
03
Post-traitement
Export des images clés : contours, vecteurs, streamlines, vortex et champs d’écoulement.
04
Publication GitHub
Création d’une version légère pour GitHub et conservation des gros fichiers via Git LFS/Release.
